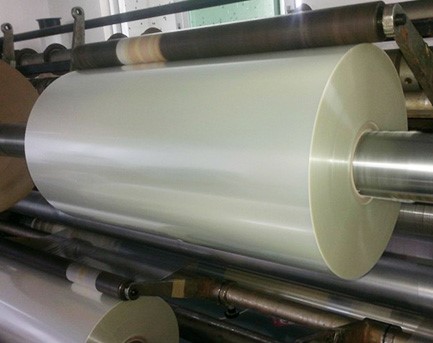

离型聚酯薄膜，也称硅化薄膜，剥离薄膜，滑动薄膜，薄纸，抗粘附薄膜和光掩膜。 该薄膜具有表面光滑，抗拉强度高，涂层均匀的特性。 无皱纹，无撕裂，无灰尘，无鱼眼及针孔。
良好的撕开性能，能根据客户需要，可有不同的撕开力。
装饰材料，标签，电子产品等产品的保护膜；激光防伪、贴合、不干胶底纸、密封材料用纸、反光材料、防水材料、PU复合用底纸、医药（膏药用纸）、卫生用纸、胶粘、背胶保护。
| 物性项目Item | 测试方法Testing Methods | 单位Units | 标准值Standard | 典型值Typical Values | |||
| GB/T16958-2008 | |||||||
| 厚度Thickness | GB/T6672 | um | ─ | 19~188 | |||
| 释放力Release Force | TESA 7475 tape | g/inch | ─ | 5~150 | |||
| (30cm/min,180º) | |||||||
| 残余接触力Residual Contact Force | NITTO 31B TAPE | % | ≥90 | 94 | |||
| 雾度Haze | GB/T 2410 | % | ≤8.0 | 3.5 | |||
| 透光率Light Transmition | GB/T 2410 | % | ≥85 | 87 | |||
| 热收缩率Heat Shrinkage Rate | MD | 150℃*30min | % | ≤3.0 | 1 | ||
| TD | % | ≤3.0 | 0 | ||||
| 湿润张力Surface Tension | Corona | GB/T 14216-2008 | mN/m | ≥48 | 52 | ||
| Non-corona | ─ | 46 | |||||
| 拉伸强度Tensile Strength | MD | GB/T1040.3 | Mpa | ≥170 | 195 | ||
| TD | ≥170 | 190 | |||||
| 断裂伸长率Elongation at Break | MD | GB/T1040.3 | % | ≤200 | 130 | ||
| TD | ≤200 | 120 | |||||
| 摩擦系数Coefficient of Friction | dynamic | GB/10006 | ─ | ≤0.55 | 0.35 | ||
| static | ─ | ≤0.65 | 0.4 | ||||
重要提示：
1.以上数据信息为本司测试所得，供客户试样或使用本品时参考；
2.产品的最终性能跟复合工艺有关系，使用不当会对产品造成破坏性损伤；
3.客户其他特殊要求最好与我司技术部门做详细沟通，以便产品更能适合客户使用。
